راهنمای جامع انتخاب ماژول تابلو روان و تلویزیون شهری

انتخاب ماژول مناسب، مهم‌ ترین تصمیم در تولید تابلوهای روان و تلویزیون های شهری است؛ چرا که کیفیت نهایی نمایشگر به ساختار فنی ماژول، نوع چیپ‌ های LED، درایور IC و استانداردهای الکترونیکی آن بستگی دارد.

در این راهنمای تخصصی، گروه تابلو سازی نوین لایت جدیدترین فناوری‌ های ماژول تابلو روان را بررسی می‌ کند تا بتوانید متناسب با محل نصب، فاصله دید و بودجه پروژه، بهترین انتخاب را داشته باشید.

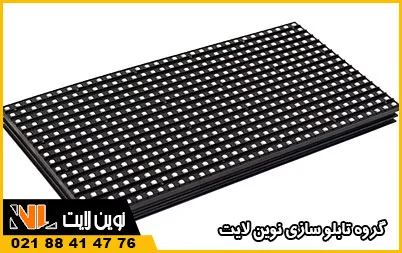

ماژول تابلو روان چیست و چرا اهمیت دارد؟

ماژول، واحد اصلی تشکیل‌ دهنده صفحه نمایش تابلو روان است که از آرایش منظم LED ها روی یک برد مدار چاپی (PCB) ساخته می‌ شود. این قطعه تعیین‌ کننده موارد زیر است:

• شدت نور و خوانایی در روز
• یکنواختی رنگ‌ ها
• زاویه دید
• مصرف انرژی
• طول عمر مفید

استفاده از ماژول بی‌ کیفیت معمولا منجر به مشکلاتی مانند افت نور، سوختن پیکسل‌ ها و ناهماهنگی رنگ‌ ها در مدت کوتاه می‌ شود.

مقایسه تکنولوژی‌ های ساخت ماژول (DIP و SMD)

انتخاب بین DIP و SMD یکی از مهم‌ ترین تصمیمات فنی در طراحی تابلو روان است که در ادامه به شناخت آنها می پردازیم.

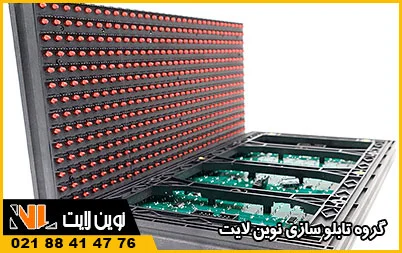

ماژول DIP (تکنولوژی ال‌ ای‌ دی‌ های پایه دار)

فناوری DIP که در بازار با نام‌ هایی مانند ال‌ ای‌ دی کلاهی یا بیضی شناخته می‌ شود، یکی از اصیل‌ ترین و قدرتمندترین تکنولوژی‌ ها در صنعت نمایشگرهای شهری است.

این ماژول‌ ها به‌ دلیل ساختار خاص بدنه و پرتاب نور فوق‌ العاده، انتخاب اول برای محیط‌ های بیرونی (Outdoor) و فضاهایی با تابش شدید نور خورشید هستند.

مزایا:

• شدت نور فوق‌ العاده: این ماژول‌ ها بیشترین میزان درخشش را دارند که حتی زیر نور مستقیم خورشید، محتوا را کاملا واضح نشان می‌ دهند.
• مقاومت محیطی بالا: به دلیل نوع پکیجینگ و رزین‌ کاری ضخیم، در برابر نفوذ آب، گرد و غبار و ضربات فیزیکی بسیار مقاوم هستند.
• طول عمر و پایداری: ساختار سخت‌ افزاری DIP باعث شده تا در شرایط آب و هوایی سخت، عملکرد پایدارتری داشته باشند.

محدودیت‌ ها:

• زاویه دید محدودتر: به دلیل برجسته بودن ال‌ ای‌ دی‌ ها، زاویه دید این ماژول‌ ها نسبت به تکنولوژی SMD کمتر است (به‌ ویژه در زاویه عمودی).
• تراکم پیکسلی پایین‌ تر: در فواصل نزدیک، دانه‌ بندی تصویر مشخص است؛ بنابراین برای تماشا از فواصل دور مناسب‌ تر هستند.
• رزولوشن متوسط: به دلیل فاصله بین ال‌ ای‌ دی‌ ها (Pixel Pitch)، برای پخش ویدیوهای با جزئیات بسیار بالا یا متن‌ های خیلی ریز پیشنهاد نمی‌ شوند.

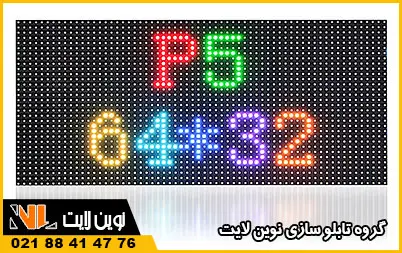

ماژول SMD؛ استاندارد نوین در پروژه‌ های مدرن

در تکنولوژی SMD (مخفف Surface Mounted Device)، هر سه رنگ اصلی (قرمز، سبز و آبی) در یک چیپ واحد ادغام شده‌ اند (تکنولوژی 3 IN 1). این فناوری امروزه به استاندارد طلایی در اکثر پروژه‌ های نمایشگر شهری و تلویزیون‌ های غول‌ پیکر تبدیل شده است.

مزایا:

• زاویه دید بسیار وسیع: برخلاف مدل‌ های قدیمی، این ماژول‌ ها زاویه دید گسترده‌ ای (تا حدود ۱۶۰ درجه افقی و عمودی) را پوشش می‌ دهند که باعث می‌ شود تصویر از هر سمتی بدون تغییر رنگ دیده شود.
• تفکیک و یکنواختی رنگ: به دلیل ادغام سه رنگ در یک نقطه، ترکیب رنگ‌ ها بسیار دقیق‌ تر صورت گرفته و خروجی تصویر کاملا یکدست و زنده است.
• مصرف انرژی بهینه: تکنولوژی SMD نسبت به نسل‌ های قدیمی، مصرف انرژی بسیار کمتری دارد. این ویژگی در پروژه‌ های بزرگ باعث می‌ شود هزینه برق ماهانه به شدت کاهش یابد و به دلیل تولید گرمای کمتر، استهلاک قطعات نیز پایین باشد.
• مناسب برای محتوای گرافیکی: این ماژول‌ ها بهترین انتخاب برای پخش ویدیوهای باکیفیت، تیزرهای تبلیغاتی و تصاویر با جزئیات بالا هستند.

محدودیت‌ ها:

• شدت نور کمتر نسبت به DIP: در مقایسه با مدل‌ های DIP، شدت نور کمتری دارند و ممکن است در برابر تابش مستقیم و شدید آفتاب، درخشش کمتری داشته باشند.
• حساسیت بیشتر: نسبت به ضربات فیزیکی مستقیم حساس‌ تر از مدل‌ های DIP هستند و نیاز به محافظت بیشتری دارند.

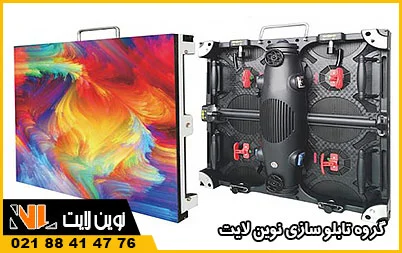

ماژول SMD Black Face (اوج کنتراست و کیفیت)

تکنولوژی Black Face نسل تکامل‌ یافته SMD است که در آن بدنه چیپ‌ ها به جای سفید، کاملا مشکی طراحی شده است که این تغییر به ظاهر ساده، انقلابی در کیفیت تصویر ایجاد کرده است.

مزایا:

• کنتراست بی‌ نظیر: مشکی بودن بدنه باعث می‌ شود در نقاط تاریک تصویر، هیچ بازتاب نوری وجود نداشته باشد و عمق رنگ مشکی کاملا واقعی دیده شود.
• حذف رفلکس نور: این ماژول‌ ها نورهای محیطی (مثل لامپ‌ ها یا پروژکتورها) را بازتاب نمی‌ دهند که باعث شفافیت خیره‌ کننده تصویر می‌ شود.
• رنگ‌ های زنده‌ تر: به دلیل تضاد نوری بالا، سایر رنگ‌ ها بسیار درخشان‌ تر و جذاب‌ تر به نظر می‌ رسند.

محدودیت‌ ها:

• قیمت بالاتر: هزینه تولید و خرید این ماژول‌ ها نسبت به مدل‌ های SMD معمولی بیشتر است.
• شدت نور محدود: به دلیل بدنه تیره، برای محیط‌ های بیرونی با نور بسیار شدید مناسب نیستند و بیشتر در فضاهای داخلی (Indoor) و استودیوها استفاده می‌ شوند.

نکته مهم دیگری که باید در مورد ماژول ها گفت این است که ماژول ها از نظر روش دریافت فرمان به دو نوع Static و Scan تقسیم می‌ شوند.

ماژول Static: تمام پیکسل‌ ها به صورت همزمان روشن می شوند، شدت نور و کیفیت تصویر بالایی دارد.

در ماژول Scan: پیکسل‌ ها با سرعت خیلی زیاد (که چشم متوجه نشود) نوبتی روشن و خاموش می‌ شوند، مصرف برق کمتر و قیمت ارزان‌ تر، و نور ملایم تری دارد.

جدول مقایسه سریع تکنولوژی ساخت ماژول

کدام تکنولوژی ماژول برای شما مناسب است

• اگر تابلو در معرض آفتاب مستقیم است و شدت نور اولویت است: DIP
• اگر به دنبال کیفیت بالا و زاویه دید وسیع برای محیط بیرونی یا داخلی هستید: SMD
• اگر اولویت شما لوکس بودن و عمق رنگ تصویر در محیط داخلی است: SMD Black Face

دات‌ پیچ (Pixel Pitch) کلید طلایی وضوح تصویر

بعد از انتخاب تکنولوژی ساخت (DIP یا SMD)، مهم‌ ترین فاکتور در انتخاب ماژول، عدد دات‌ پیچ است که با حرف P شناخته می‌ شود. دات‌ پیچ به زبان ساده، فاصله مرکز تا مرکز دو پیکسل مجاور بر حسب میلی‌ متر است.

این عدد مستقیما دو مورد مهم را تعیین می‌ کند:

• تراکم پیکسلی: هرچه عدد بعد از P کوچک‌ تر باشد، تعداد LED ها در یک متر مربع بیشتر و تصویر باکیفیت‌ تر است.
• حداقل فاصله دید: این عدد به شما می‌ گوید که مخاطب از چه فاصله‌ ای تصویر را با وضوح کامل می‌ بیند.

رابطه دات‌ پیچ و فاصله دید (فرمول انتخاب درست)

یکی از اشتباهات رایج در خرید، انتخاب دات‌ پیچ بسیار ریز برای تابلویی است که در ارتفاع بالا یا فاصله دور قرار دارد. طبق استاندارد، بهترین فاصله دید بر اساس دات‌ پیچ به شرح زیر است:

• ماژول P10 (فاصله ۱۰ میلی‌ متر): مناسب برای تماشا از فاصله ۱۰ متر و بیشتر. این ماژول انتخاب اول و اقتصادی به عنوان تابلو روان فروشگاهی و مغازه‌ ها در خیابان‌ های اصلی است.
• ماژول P8 (فاصله ۸ میلی‌ متر): برای فواصل ۸ تا ۱۰ متر. وضوح بهتری نسبت به P10 دارد و برای تلویزیون‌ های شهری اوتدور در میادین بسیار پرطرفدار است.
• ماژول P5 و P4: مناسب برای تماشا از فاصله ۴ تا ۶ متر. این ماژول‌ ها خروجی تصویری بسیار باکیفیتی دارند و برای فضاهایی که مخاطب به تابلو نزدیک است (مثل پیاده‌ روهای شلوغ) استفاده می‌ شوند.
• ماژول‌ های زیر P2.5: مخصوص تلویزیون‌ های داخل سالن (Indoor) و اتاق‌ های کنفرانس که مخاطب در فاصله ۲ تا ۳ متری نمایشگر قرار دارد.

جدول مقایسه دات پیچ

کدام دات‌ پیچ برای پروژه شما مناسب است؟

برای اینکه بهترین انتخاب را داشته باشید، به این سه نکته کلیدی توجه کنید:

• نوع محتوا: برای نمایش متن ساده، P10 کاملا مناسب است؛ اما برای ویدیو و جزئیات بالا، P5 یا P6 انتخاب بهتری خواهد بود.
• محل نصب: هرچه ارتفاع نصب بیشتر باشد، نیاز به دات‌ پیچ ریز کمتر می‌ شود؛ در ارتفاع‌ های بالا معمولا P8 یا P10 منطقی‌ تر است.
• بودجه: دات‌ پیچ ریزتر یعنی تراکم قطعات بیشتر و قیمت بالاتر؛ پس متناسب با فاصله دید مخاطب هزینه کنید تا بودجه‌ تان هدر نرود.

پیشنهاد نوین‌ لایت: برای محاسبه سریع، عدد دات‌ پیچ را بر حسب متر در نظر بگیرید؛ مثلا برای ماژول P10، بهترین وضوح از فاصله ۱۰ متری شروع می‌ شود. اگر مخاطب شما نزدیک‌ تر است، عدد P را کوچک‌ تر کنید.

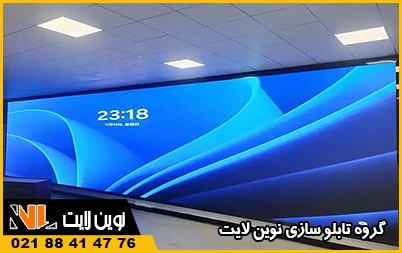

مشخصات فنی؛ آنچه در ظاهر ماژول نمی‌ بینید

علاوه بر تکنولوژی و رزولوشن، چند پارامتر فنی وجود دارد که تفاوت یک تابلوی معمولی با یک نمایشگر فوق‌ حرفه‌ ای را رقم می‌ زنند. هنگام خرید حتما این موارد را از فروشنده بخواهید:

نرخ نوسازی (Refresh Rate)

تا به حال دیده‌ اید که وقتی با گوشی از یک تلویزیون شهری فیلم می‌ گیرید، تصویر خط‌ خطی یا لرزان می‌افتد؟ این به خاطر رفرش‌ ریت پایین است.

برای تابلوهای عادی: حداقل 1920Hz

برای تابلوهای حرفه‌ ای و استودیویی: 3840Hz (تصویر کاملا بدون لرزش حتی در لنز دوربین)

شدت نور (Brightness)

واحد سنجش روشنایی نیت (Nit) است.

اگر تابلو زیر آفتاب مستقیم است، به شدت نور بالای 5500 نیت نیاز دارید تا تصویر کاملا واضح و خوانا باقی بماند و برای داخل سالن، 800 تا 1200 نیت کافی است تا تصویر با روشنایی متعادل و بدون خیرگی نمایش داده شود.

استاندارد مقاومت (IP Rating)

برای تابلویی که قرار است زیر باران و برف کار کند، استاندارد IP65 کاملا از تابلو محافظت می کند.

درایور IC و ضخامت PCB

این همان بخش پنهان ماجراست. درایور باکیفیت باعث می‌ شود نور تمام پیکسل‌ ها یکنواخت باشد. همچنین هرچه مس به کار رفته در برد (PCB) ضخیم‌ تر باشد، ماژول کمتر داغ می‌ کند و عمر قطعات بالاتر می‌ رود.

تفاوت ماژول تک‌ رنگ و فول‌ کالر

انتخاب بین این دو مدل، مستقیما به هدف تبلیغاتی و بودجه شما بستگی دارد:

ماژول تک‌ رنگ (اقتصادی و کاربردی)

این ماژول‌ ها فقط یک رنگ (معمولا قرمز، سفید یا سبز) را نمایش می‌ دهند.

کاربرد: برای نمایش متن‌ های روان، اعلام تخفیف‌ ها، ساعت و اطلاع‌ رسانی‌ های سریع در سردر فروشگاه‌ ها و مراکز خدماتی مناسب هستند.

مزیت: قیمت ارزان، مصرف برق بسیار کم و دوام بالا در کارکردهای طولانی‌ مدت.

ماژول فول‌ کالر (نمایشگر تمام‌ رنگی)

این ماژول‌ ها قابلیت نمایش ۱۶ میلیون رنگ را دارند و عملا یک تلویزیون کامل هستند.

کاربرد: پخش تیزرهای تبلیغاتی، انیمیشن‌ های سه‌ بعدی و نمایش محصولات با جزئیات کامل؛ مناسب برای برندهایی که می‌ خواهند در خیابان متمایز باشند.

مزیت: جذابیت بصری فوق‌ العاده که باعث می‌ شود هیچ رهگذری بی‌ تفاوت از کنار تابلو شما عبور نکند.

جمع‌ بندی نهایی؛ کدام ماژول برای شما مناسب تر است؟

در این مقاله متوجه شدیم که انتخاب ماژول، تابعی از سه فاکتور اصلی است: تکنولوژی ساخت، وضوح (دات‌پیچ) و طیف رنگی که اگر بخواهیم در یک نگاه جمع‌ بندی کنیم:

برای یک تابلوی اقتصادی و اطلاع‌ رسانی ساده: ماژول تک‌ رنگ P10 از نوع DIP بهترین گزینه است.

برای یک نمایشگر مدرن و باکیفیت در دید نزدیک: ماژول SMD فول‌ کالر با دات‌پیچ P4 یا P5 مناسب است.

برای پروژه‌ های لوکس داخلی و استودیویی: تکنولوژی SMD Black Face بالاترین کیفیت را ارائه می دهد.

سوالات متداول درباره انتخاب ماژول تابلو روان و تلویزیون شهری

ماژول LED از چه اجزایی تشکیل شده است؟

یک ماژول LED شامل چیپ‌ های LED، برد مدار چاپی (PCB)، درایور IC، مقاومت‌ ها، خازن‌ ها، سوکت‌ های تغذیه و دیتا و لایه محافظ رزینی (در مدل‌ های Outdoor) است.

تفاوت ماژول DIP و SMD در چیست؟

DIP شدت نور بالاتری دارد و برای آفتاب مستقیم مناسب‌ تر است؛ در حالی که SMD زاویه دید وسیع‌ تر و کیفیت تصویر بهتری ارائه می‌ دهد.

تفاوت ماژول Indoor و Outdoor چیست؟

ماژول Outdoor دارای شدت نور بالاتر، رزین‌ کاری ضد آب و مناسب فضای بیرونی بوده و ماژول Indoor نور ملایم‌ تر و طراحی ظریف‌ تری دارد و برای فضاهای داخلی استفاده می‌ شود.

آیا ماژول SMD برای فضای باز مناسب است؟

بله، در صورتی که مدل Outdoor با شدت نور حداقل 5500 نیت و استاندارد IP65 انتخاب شود.

تفاوت ماژول Static و Scan چیست؟

در ماژول Static همه پیکسل‌ ها همزمان فرمان می‌ گیرند، بنابراین نور یکنواخت‌ تر و کیفیت تصویر بالاتری دارد و در ماژول Scan اطلاعات به‌ صورت مرحله‌ ای ارسال می‌ شود، در نتیجه مصرف برق کمتر و هزینه اقتصادی‌ تری دارد.

رفرش‌ ریت پایین چه تاثیری بر تصویر دارد؟

اگر رفرش‌ ریت پایین باشد، تصویر هنگام فیلم‌ برداری با موبایل یا دوربین دچار لرزش یا خط‌ خطی شدن می‌ شود و مسلما برای کاربردهای حرفه‌ ای، رفرش‌ ریت بالا ضروری است.

هنگام خرید ماژول به چه مشخصاتی توجه کنیم؟

نرخ نوسازی، شدت نور، استاندارد IP، نوع درایور IC و کیفیت PCB از مهم‌ ترین فاکتورهای فنی هستند.

بهترین دات‌ پیچ برای سردر مغازه چیست؟

در بیشتر خیابان‌ های شهری، P8 یا P10 به دلیل فاصله دید مناسب و قیمت اقتصادی، انتخاب استاندارد محسوب می‌ شوند.

با کیفیت‌ ترین ماژول برای تابلو روان چیست؟

ماژول های SMD Black Face با کنتراست بالا، شفافیت بیشتر و نمایش رنگ‌ های زنده‌، باکیفیت‌ ترین گزینه برای تابلو روان محسوب می‌ شود.

بهترین ماژول برای تلویزیون شهری چیست؟

برای تلویزیون شهری فضای باز، ماژول SMD Outdoor با شدت نور حداقل 5500 نیت و استاندارد IP65 بهترین انتخاب است. همچنین اگر فاصله دید زیاد باشد P8 یا P10 مناسب است و برای فاصله نزدیک‌ تر، P4 یا P5 وضوح بالاتری دارد.

آیا می‌ توان ماژول‌ های با دات‌ پیچ متفاوت را در یک نمایشگر ترکیب کرد؟

از نظر فنی ممکن است، اما توصیه نمی‌ شود؛ زیرا تراکم پیکسلی متفاوت باعث ناهماهنگی تصویر و کاهش کیفیت نمایش می‌ شود.
