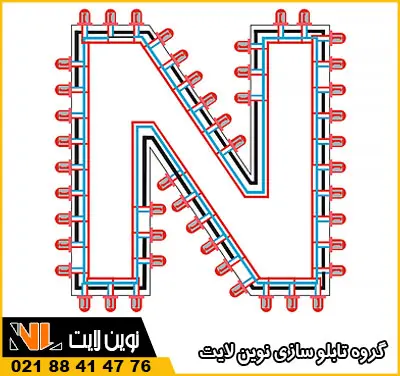

آموزش ساخت و سیم‌ کشی تابلو LED ثابت بدون مقاومت

در این آموزش، نحوه ساخت و سیم‌ کشی تابلو LED ثابت بدون مقاومت را به صورت مرحله‌ به‌ مرحله بررسی می‌ کنیم. این روش یکی از رایج‌ ترین شیوه‌ های مونتاژ LED های 12 ولت در صنعت تابلو سازی است که با انتخاب صحیح تعداد LED ها در هر شاخه، بدون استفاده از مقاومت اجرا می‌ شود.

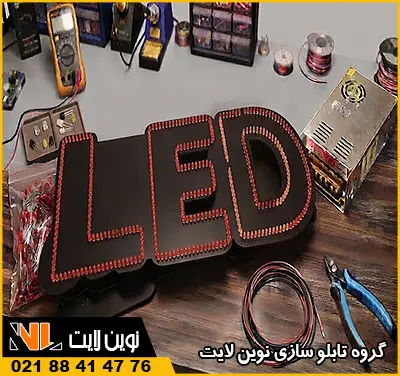

ابزارهای مورد نیاز برای ساخت و سیم‌ کشی تابلو LED

برای ساخت تابلو LED ثابت بدون مقاومت به تجهیزات زیر نیاز دارید:

• طرح برش خورده روی پلکسی گلاس یا فیبر توسط دستگاه لیزر
• LED متناسب با رنگ مورد نظر (قرمز، زرد، سفید، آبی، سبز یا بنفش)
• منبع تغذیه 12 ولت DC با کیفیت مناسب
• کف‌ چین برای کوتاه کردن پایه‌ های LED
• سیم دو رشته‌ ای برای انتقال برق
• هویه و سیم لحیم جهت اتصال قطعات
• مولتی‌ متر برای تست ولتاژ و بررسی اتصالات (پیشنهادی)

چرا در این روش از مقاومت استفاده نمی‌ شود؟

در مدارهای معمولی LED از مقاومت برای محدود کردن جریان استفاده می‌ شود، اما در روش ساخت بدون مقاومت، تعداد LED های هر شاخه به گونه‌ ای انتخاب می‌ شود که مجموع افت ولتاژ آنها تقریبا برابر با ولتاژ خروجی منبع تغذیه (12 ولت) باشد.

به همین دلیل، در صورت استفاده از منبع تغذیه استاندارد و LED های هم‌ مشخصات، نیازی به استفاده از مقاومت نخواهد بود.

البته کیفیت منبع تغذیه و یکسان بودن مشخصات LED ها نقش مهمی در افزایش طول عمر تابلو دارند.

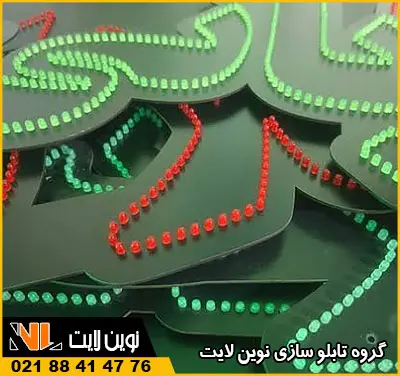

مرحله اول: آماده‌ سازی و چیدمان LED ها

ابتدا طرح مورد نظر را با دستگاه لیزر روی پلکسی گلاس یا فیبر برش دهید. سپس LED ها را مطابق طرح در محل‌ های مشخص شده قرار دهید.

در این مرحله دقت کنید:

• فاصله LED ها یکنواخت باشد.
• جهت قرارگیری پایه مثبت و منفی تمامی LED ها یکسان باشد.
• چیدمان مطابق طرح انجام شود تا نور تابلو در تمام قسمت‌ ها یکدست باشد.

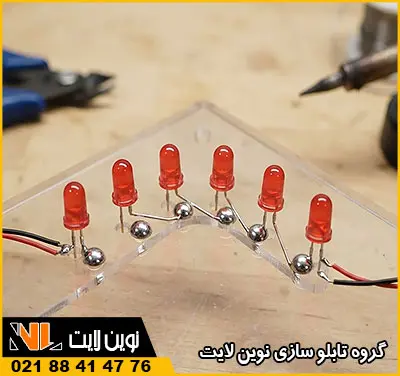

مرحله دوم: نحوه سری کردن LED ها در مدار 12 ولت

پس از چیدمان، باید LED ها را متناسب با ولتاژ هر رنگ به صورت سری متصل کنید.

پس از تشکیل هر شاخه، پایه‌ های اضافی را با کف‌ چین کوتاه کرده و اتصالات را با لحیم محکم کنید.

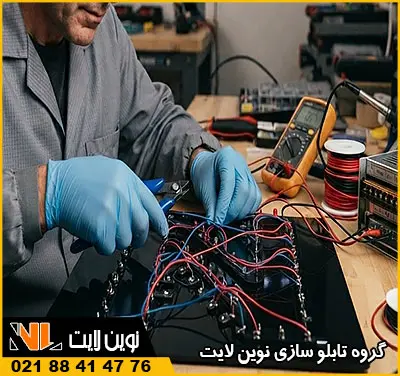

مرحله سوم: نحوه اتصال موازی شاخه های LED

پس از آماده شدن شاخه‌ های سری، نوبت به اتصال آنها به صورت موازی می‌ رسد.

در این مرحله:

• تمامی پایه‌ های مثبت شاخه‌ ها را به یکدیگر متصل کنید.
• تمامی پایه‌ های منفی شاخه‌ ها را نیز به هم متصل نمایید.

این روش باعث می‌ شود تمامی شاخه‌ ها ولتاژ یکسانی دریافت کرده و در صورت خرابی یک شاخه، سایر قسمت‌ های تابلو همچنان روشن بمانند.

نکته مهم: هرگز پایه مثبت و منفی را به یکدیگر متصل نکنید؛ زیرا این کار باعث اتصال کوتاه و آسیب دیدن LED ها یا منبع تغذیه خواهد شد.

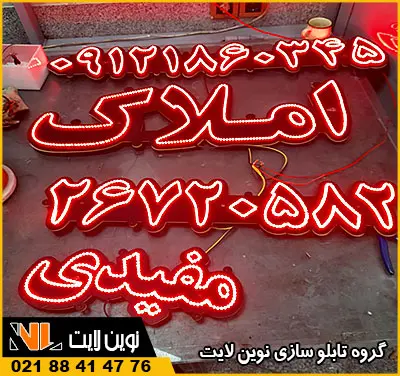

مرحله چهارم: اتصال مدار به منبع تغذیه 12 ولت

در پایان، با استفاده از یک سیم دو رشته‌ ای، سیم مثبت را به خروجی مثبت و سیم منفی را به خروجی منفی منبع تغذیه 12 ولت متصل کنید.

پس از روشن کردن تابلو موارد زیر را بررسی کنید:

• روشن بودن تمامی LED ها
• یکنواخت بودن میزان روشنایی
• عدم وجود نقاط  خاموش
• گرم نشدن بیش از حد سیم‌ ها یا منبع تغذیه
• در صورت مشاهده هرگونه مشکل، قبل از ادامه کار اتصالات را دوباره بررسی کنید.

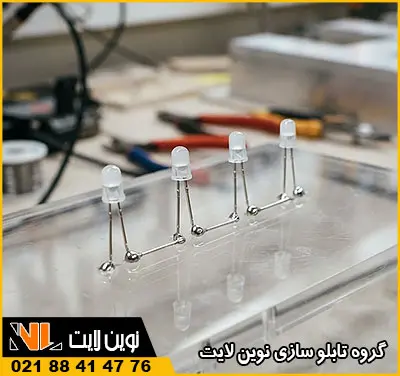

مزایای روش سیم‌ کشی بدون مقاومت

استفاده از این روش مزایای متعددی دارد که مهم‌ ترین آنها عبارتند از:

• کاهش هزینه ساخت
• سیم‌ کشی ساده‌ تر
• مصرف برق پایین
• طول عمر بالای LED ها در صورت اجرای صحیح
• روشنایی یکنواخت
• مناسب برای انواع تابلوهای تبلیغاتی

جمع‌ بندی

ساخت و سیم‌ کشی LED های ثابت 12 ولت بدون مقاومت، یکی از روش‌ های رایج برای اجرای تابلوهای نوری است که در صورت انتخاب صحیح قطعات و رعایت اصول مدار، می‌ تواند روشنایی یکنواخت و مصرف انرژی مناسبی ایجاد کند.

در این آموزش با مراحل آماده‌ سازی، اتصال LED ها و نکات مهم اجرای این روش آشنا شدیم. اگر قصد مشاهده نمونه‌ کارهای اجرا شده و بررسی مدل‌ های مختلف این نوع تابلو را دارید، می‌ توانید صفحه تابلو ال ای دی ثابت را مشاهده کنید.

سوالات متداول درباره آموزش ساخت تابلو LED ثابت بدون مقاومت

آیا ساخت تابلو LED ثابت بدون مقاومت باعث سوختن LED ها می‌ شود؟

خیر. اگر تعداد LED های هر شاخه متناسب با ولتاژ منبع تغذیه انتخاب شود و از منبع تغذیه استاندارد استفاده گردد، این روش کاملا ایمن بوده و عمر LED ها کاهش پیدا نخواهد کرد.

آیا می‌ توان رنگ‌ های مختلف LED را در یک شاخه سری استفاده کرد؟

خیر. به دلیل تفاوت ولتاژ کاری رنگ‌ های مختلف، بهتر است هر شاخه تنها از LED هایی با رنگ و مشخصات یکسان تشکیل شود.

برای ساخت تابلو LED ثابت بدون مقاومت از چه منبع تغذیه‌ ای استفاده کنیم؟

استفاده از منبع تغذیه 12 ولت DC باکیفیت، دارای خروجی پایدار و توان متناسب با تعداد LED های تابلو، بهترین گزینه است.
